Die hier erscheinenden Vorschläge des AK sollen in erster Linie Schülerübungen fördern bzw. ermöglichen.

Diese Vorschläge sind mit "Vorsicht zu genießen", da man nicht gut "Äpfel mit Birnen vergleichen" kann.

Quantitatives Messen - (evtl. auch 2-kanalig)


Man sollte messen können:


1. Gleichspannung Bereich von etwa -15 bis +15 V (Eingang sehr hochohmig)
für Messungen an galvanischen Zellen etc.
1a. Gleichstrom Bereich von etwa +/- 500 mA
für Elektrolysen (Faraday-Gesetze) Über einen Shunt wird der Strom auch über eine Spannungsmessung zugänglich.
2. Leitfähigkeit Bereich 0 - 100 ms
für alle Messungen der elektrischen Leitfähigkeit.
2a. Wechselstrom Bereich von etwa 0 - 500 mA
Hier reicht ein Unterputzkabel als Fühler. Steckernetzteil als Stromquelle.
3. Temperatur Bereich von - 10 bis etwa + 150 °C
theoretisch könnte man auch die Temperatur eine Brenners messen können. Aber dabei glühen auch die meisten Temperatursonden durch. Ein Fühler mit Handgriff wäre schön.
4. pH-Wert Bereich 0 bis 14 pH (äußerst hochohmig) mit entsprechender Elektrode (Cinch-, BNC- oder DIN- Anschluß).

Der "LeastCost"-Vorschlag: Messen mit "Billig-Multimeter"




Fernost-Digital-Multimeter Digitek DT 4000 ZC mit (wenn auch kleinem) Temperaturfühler


LowCost-Selbstbau Leitwertzusatz je nach Schnäppchen


pH-Modul mit Elektrode
Der AK gibt gerade ein neues Modul in Auftrag.

Der "LowCost"-Vorschlag: Messen mit "AK Multiadaptern"


Dies ist ein neuartiges Doppelwandlersytem: Einer oder mehrere der Doppelwandler


  • pH/L (pH-Wert / Leitfähigkeit)

  • U/I (Spannung / Stromstärke)

  • T/T (2 x Temperatur)

werden an den USB-Port eines Windows-Tablets oder PCs angeschlossen. An diese Wandler kann man jeweils eine oder zwei passende Elektroden anschließen. Die Messungen sind potentialfrei!


AK LowCost Multiadapter pH/L

Messeingänge:
- pH-Wert: 0....14 -
- Redox-Spannung: -1500 - 1500 mV
- elektr. Leifähigkeit: 0....100 mS/cm

Anwendungsbeispiele:
- pH- Werte von Flüssigkeiten, wie Mineralwässer, natürliche Wässer, Cola etc.
- pH-Werte von Bodenproben - Titrationskurven
- Konzentrations- und pKs-Wert-Bestimmung
- Verfolgung chemischer Reaktionen wie Hydrolysen oder Veresterungen

AK LowCost Multiadapter U/I

Messeingänge:
Gleichspannung: -20....20 V
Gleichstrom: -2000...2000 mA


Anwendungsbeispiele:
- Messung unterschiedlicher Potenziale
- Spannungsverlauf beim Laden / Entladen
- Herleitung der Nernst-Gleichung
- Bestimmung der Faraday-Konstanten
- Bestimmung von Überspannungen

AK LowCost Multiadapter T/T

Messeingänge:
2x Temperatur -100....1350°C (Ni/CrNi)



Anwendungsbeispiele
- Verhalten von Stoffen beim Erhitzen
- Bestimmung von Schmelz- und Siedetemperaturen
- Kalorimetrische Messungen
- Energiegehalt von Lebensmitteln

Gemeinsame Ausstattungsmerkmale:

  • Sofort einsetzbare Messgeräte mit Fühler, an USB-Geräte anschließbar, drei verschieden farbige Gehäuse (15x9x2,5 cm)
  • Jeweils 2 potentialfreie Eingänge für hochwertigen Analog / Digitalwandler - Mikroprozessorsteuerung
  • USB Schnittstelle (HID) für die PC- Messsoftware AK Analytik 16 für Tablets oder Teacher's Helper
  • Alle aktuellen gesetzlichen Anforderungen wie EMWG, RoHS und WEEE und die zur elektrischen Sicherheit werden selbstverständlich erfüllt.
HändlerArtikel-NrNamePreis in EUR
KAPPENBERGMA-pH-L-aEinfacher Multiadapter PH/LF mit Elektroden145.00
KAPPENBERGMA-T-TEinfacher Multiadapter 2x Temperatur mit NiCrNi-Fühlern145.00
KAPPENBERGMA-U-IEinfacher Multiadapter Spannung / Stromstärke135.00
Gesamtpreis: 425 €

Alternativ wird der Multiadapter pH/L auch mit hochwertiger Platin-Mohr -Glaselektrode angeboten (MA-pH-L-b).

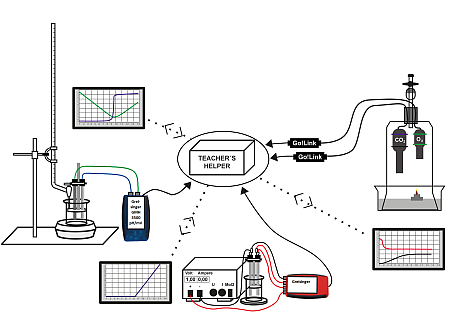

Die wohl preiswerteste Lösung: Multiadapter kombiniert mit Teacher's Helper


Die Schüler experimentieren leider nicht selbst - müssen aber die Messwerte aufnehmen und auswerten.



Zu den Arbeitsblättern der Experimente mit AK Multiadaptern

USB-Kabel-Stecksystem


Messen mit USB - Steckmodulen ohne Anzeige


HändlerArtikel-NrNamePreis in EUR
VernierGO-LINKGo!Link / USB-Wandler82.90
VernierVDC-BTAVerstärker für Potentialmessungen93.78
Vernier7120BpH- Elektrode46.22
VernierDCP-BTAStromsensor53.00
VernierTCA-BTAThermoelementverstärker93.00
VernierTMP-BTAEdelstahl-Temperaturfühler39.41
VernierCON-BTALeitfähigkeit incl. Elektrode129.11
VernierZweiter Go-LinkGO-LINK für Zweikanal82.90
Gesamtpreis: 620.32 €

Auf preiswerte Fühler wird immer aktuell auf unserer Homepage hingewiesen

Alternative: Messung mit preiswerten Profi-Handgeräten




Messung, von Spannung, pH-Wert, über den Shunt auch Strom und mit Extra-Fühler: Temperatur.


Zur Messung der Leitfähigkeit mit fest angebautem Fühler.
HändlerArtikel-NrNamePreis in EUR
Rutka GmbH6090010HC173GE 100 BNC52.70
Greisinger600704GE 100 BNC52.70
GreisingerGPH114pH ohne Datenausgang83.00
GreisingerGLF100LF mit fester Elektrode ohne Datenausgang152.00
GreisingerGMH3511pH132.70
GreisingerGMH3531pH-Meter mit Ausgang156.00
GreisingerGMH3551pH-Meter mit Ausgang und Loggerf.224.00
GreisingerGMH3431LF mit fester Elektrode DA 208.60
GreisingerGMH3451LF mit fester Elektrode DA und Logger334.00
GreisingerUSB5100USB-seriell-Adapter für 4-pol.62.80
GreisingerUSB3100NUSB-seriell-Adapter für 2-pol.52.20

Auf preiswerte Fühler wird immer aktuell auf unserer Homepage hingewiesen

Preiswerter LeitwertTester für junge Forscher


Tester für elektrische Leitfähigkeit in 6 Stufen


Mit diesem Tester können 'junge Forscher' untersuchen, ob feste Stoffe leiten oder nicht.

Flüssigkeiten können in 6 Gruppen eingeteilt werden:
0 keine, 1 sehr geringe, 2 geringe, 3 mittlere 4 hohe und 5 sehr hohe Leitfähigkeit.
Zum YouTube- Film: Leitfähigkeit von Flüssigkeiten

Wenn man ein Salzgemisch schmelzen lässt, werden alle Phasen von 0 bis 5 durchlaufen.
Bei der anschließenden Kristallistion ist der Verlauf rückwärts.
Zum YouTube- Film: Leitfähigkeit von Salzschmelzen

Außer den zwei Prüfspitzen werden Kupferkabel für die (heiße!)Schmelze mitgliefert.

HändlerArtikel-NrNamePreis in EUR
KAPPENBERGLTTester für elektr. Leitfähigkieit75.00
